开关柜原理解说-电业局体系培训教材
发布时间:2021-11-28 14:44:37 来源:亚盈体育下载网址 浏览次数: 52

  第1个方框表明开关柜结构型式:J—金属关闭式;K—金属关闭铠装式;G—固定敞开式;GF—高压金属关闭开关设备;H—环网开关柜。

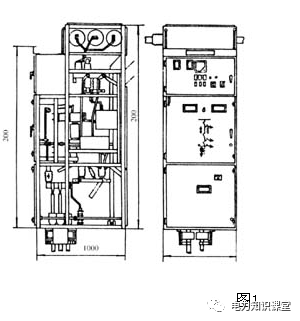

  GGX2型开关柜为金属关闭箱式外壳,一切带电体均被关闭在柜内,并按功用划分为母线室、断路器室、电缆室,室间以金属防护板分隔。外表箱为独自结构,设备在柜上部,滚动箱后的丝杠,可使其升高300mm,以便于检修断路器部分。

  主母线由柜间的绝缘套管固定,卸下后盖板即可检修,此套管使相邻两柜间彻底阻隔,母线室顶盖板上设有释压窗。

  真空断路器及电磁操动组织或绷簧操动组织为一全体结构,推入柜内后用螺栓固定。断路器室与主母线室之间设备上阻离隔关,与电缆室之间设备下阻离隔关。断路器室的后壁设备电流互感器,右侧设有上下阻离隔关及其接地开关的操动组织,本室内如发生过高压力,可经后上方的释压窗排出。

  电缆由柜底板下部的支架和卡箍固定,穿过零序互感器进入柜内,用盖板及填充物封严。电缆芯线衔接到汇流铜排上,这个铜排用带电显示设备的传感器支撑,能够查看电缆是否带电。电缆室内依据需求能够设备避雷器,后下方设有接地母线,右下方是电缆头接地开关的操动组织。本室内如发生过高压力,可经后部通道由上部的释压窗排出。

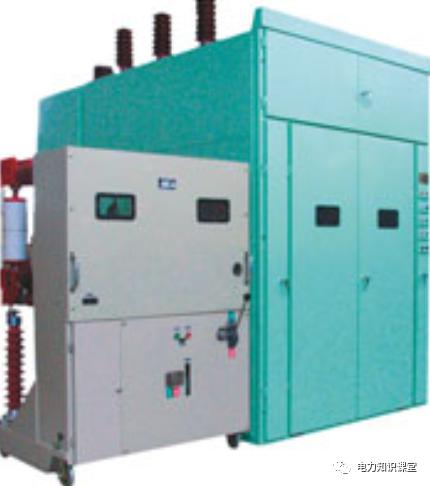

  本开关柜为手车式结构,选用空气绝缘为主。各相带电体之间及相地之间绝缘距离不小于300mm。柜后用钢网遮拦,开关柜的正面、柜间及柜的两边,均选用钢板门或封板加以保护。

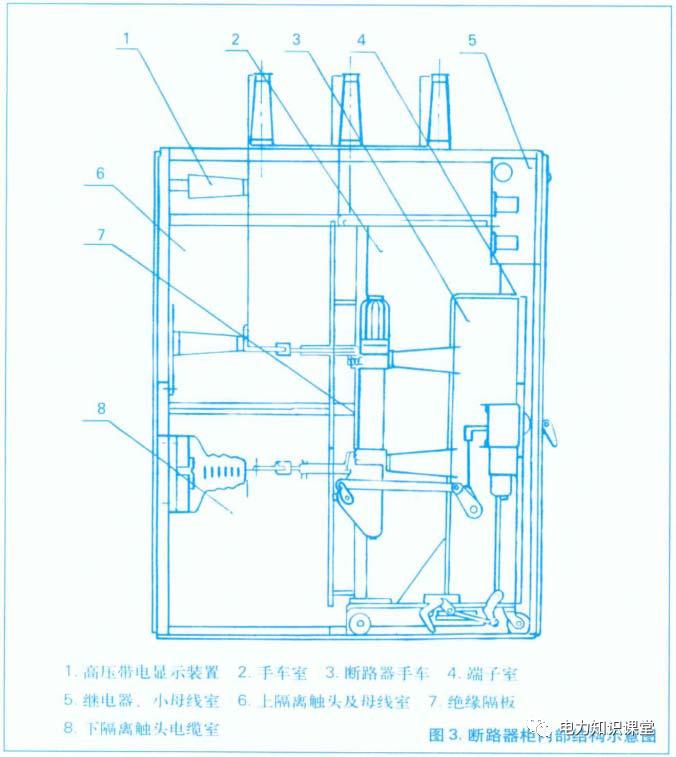

  柜体:柜体分隔成手车室、触头室、电缆室、继电器室、端子室以及外表板等。柜前中部为手车室,翻开两扇中门,手车能够收支,二扇门上均设观察窗。二次插头固定在右中门上,右中门上标有手车处于实验方位的标志。左边小门上装有名牌和指示柜内一次线路计划的标志。右侧之小门上,专供设备按钮和操控开关以及需求手动复位的继电器等。该门内是端子室,设备二次接线端子组,端子组上方装有供柜内照明的灯具,下方设有接地螺栓。柜前上部是两扇对开的钢板门,用于设备外表,指示器等。柜间小母线沿小室上部敷设,小母线端子组设于小室的左边,最多可敷设小母线根,其中有两根供合闸之用。于此室之下方,具有联络母线的开关柜其联络母线也是经由本室外与邻柜进行联络。柜后上部为上阻隔静触头室。上、下一次静触头室均可依据需求,装设支柱绝缘子触头座或电流互感器或穿墙套管;上部三相最多可装设电流互感器六只,下部最多装设三只。为确保部分检修安全,在手车内侧顶部加设绝缘隔板,下阻隔动触头与手车室之间也设有绝缘隔板。

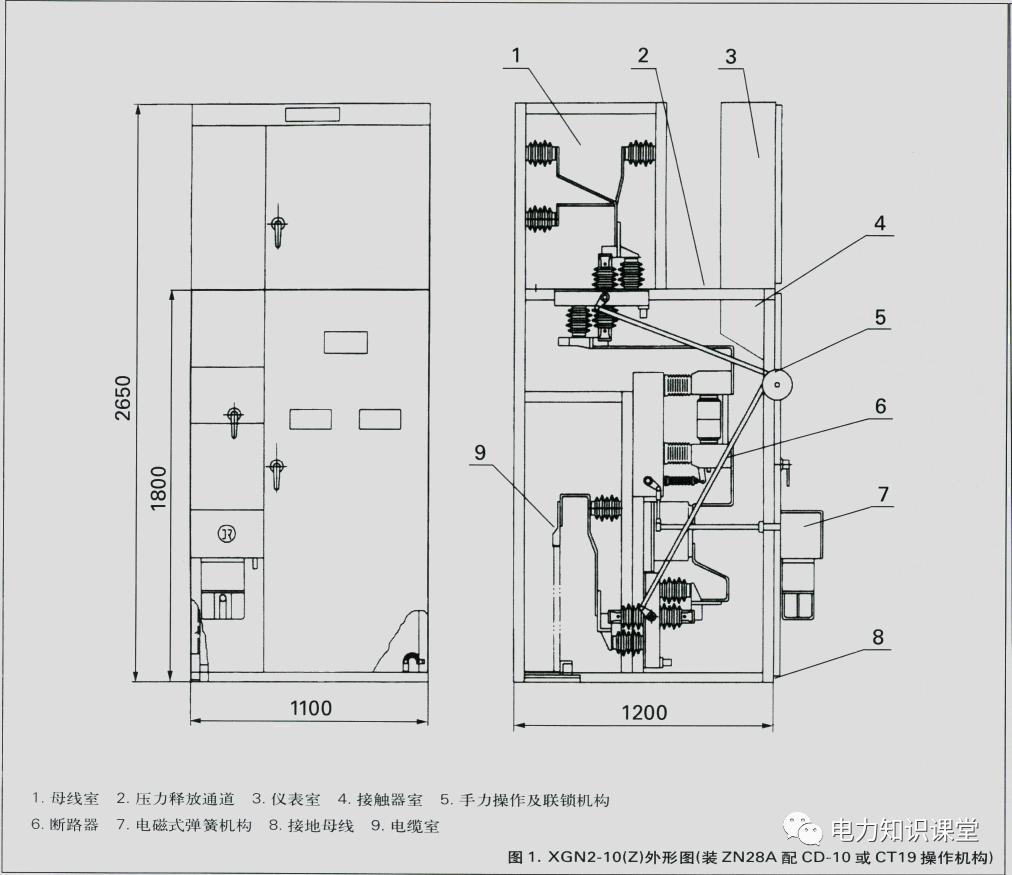

  开关柜为金属关闭箱式结构。柜体骨架由角钢焊接而成,柜内分为断路器室、母线字、电缆室、继电器窒,室与室之间用钢板离隔。

  断路器室在柜体下部。断路器下接线端子与电流互感器衔接,电流互感器与下阻离隔关的接线端子衔接,断路器上接线端子与上阻离隔关的接线端子相衔接。断路器室还设有压力开释通道,若内部发生电弧时,气体可通过排气短道将压力开释。

  母线室在柜体上后部。为了减小柜体高度,母线N抗弯强度的瓷质绝缘子支撑。母线与上阻离隔关接线端子相衔接。

  电缆室在柜体下部的后方。电缆室内支撑绝缘子可设有监督设备,电缆固定在支架上。关于主结线为联络计划时,本室则为联络电缆室。

  开关柜为双面保护,前面检修继电器室的二次元件,保护操作组织、机械联锁及传动部分,检修断路器;后边修理主母线和电缆终端。在断路器室和电缆室均装有照明灯。

  根本骨架绪构由50×50×5等边角钢焊接而成(计划25—28为63×63×6等边角钢焊成).其它面板、门、隔板及侧板均为薄钢板制成,前视左上部为高950mm的外表门,其上设备有监督外表、指示操作元件及继电器、电度表等;左中部为操作板、设备操动组织;左下角小门内设备有合闸接触器、熔断器;操作板右侧之长条门内设备二次回路端子排及柜内照明灯;右侧为上下两扇门,由此可进入检修电气设备。柜内由隔板将其分为上下两部分,上部为断路器室,下部为阻隔并关室,并设备联络母线。隔板上设备电流互感器等,当断路器为SN10—10型少油断路器时,隔板中心一块为油槽板,预备检修断路器放油之用。

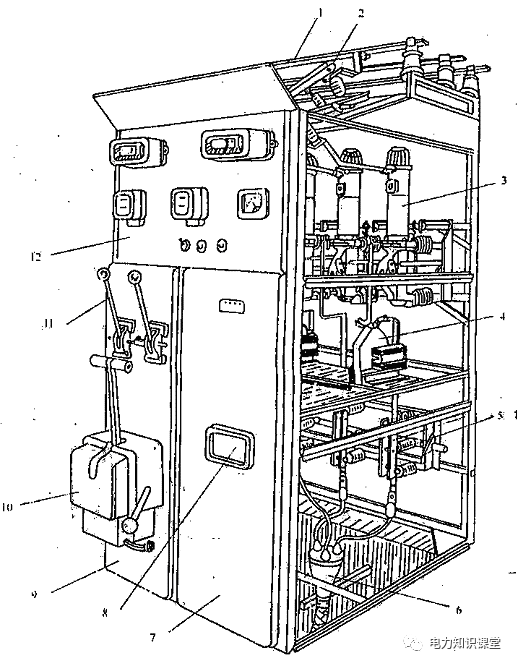

  1—母排;2—高压阻离隔关;3—高压断路器;4—电流互感器;5—高压阻离隔关;6—电缆头;7—检修门;8—观察窗;9—操作面板;10—高压断路器操作组织;11—高压阻离隔关操作组织;12—外表、继电器板(兼检修门)

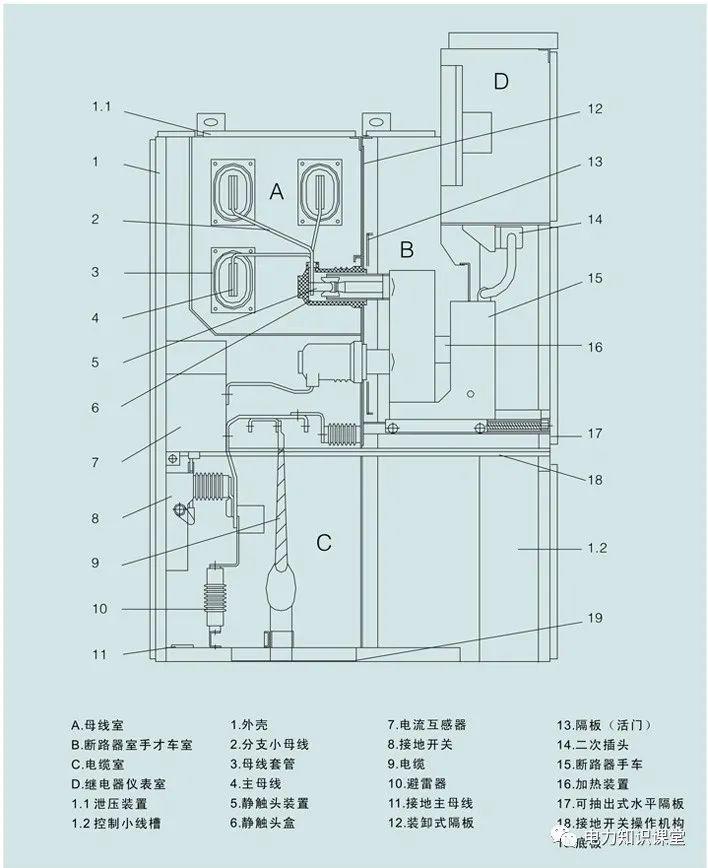

  (1)选用新式的ZN21、VS1、VS1、VD4、V、HVX等真空断路器,具有体积小、重量轻、功用牢靠等特色。

  (2) 开关设备的可移开部件手车,手车与柜体合作精度高,机械连锁安全、牢靠、灵敏。手车依据用处不同可分为真空断路器手车、电压互感器手车、避雷器手车、阻隔手车、熔断器手车等,同标准手车能够交换。

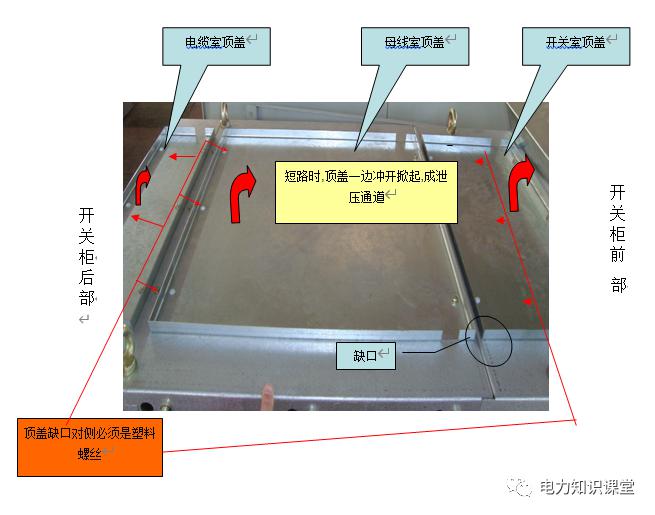

  (3) 开关设备首要电气元件都有其独立的隔室。即:手车室、母线室、电缆室、继电器外表室等。各隔室间防护等级都到达IP2X。除继电器外表室外,其它三个隔室都有泄压通道。确保操作人员和开关设备的安全。

  (4)开关设备具有各种避免误操作功用(包含避免带负荷移动手车、避免接地开闭方位合断路器、避免带电合接地开关和避免误入带电距离等功用)

  6.3.1 KYN28型开关柜在运用过程中首先应了解各个机械闭锁之间的相互关系。在闭锁未免除的状况下强行操作,将对断路器及柜体形成损坏。开关柜内的闭锁组织首要有:

  呈现这种状况或许是柜内隔板未彻底翻开或接地闭锁未彻底退出引起。这时有必要将手车拉出查看。假如强行摇进,会导致导轨与触头变形。

  翻开断路器前盖板,能够看到在手动合闸开关后方有一个闭锁电磁铁。通电后电磁铁吸合,合闸开关才干动作。这一设备是为了避免停电检修时误合断路器。

  在电动无法分闸的状况下,假如需求手动将断路器断开,不需翻开中门,只要将紧迫分闸手柄刺进开关柜中门下方左边小孔,顺时针滚动,即可分闸。

  具有下置PT手车的开关柜,PT手车不选用摇进的方法,而是选用直接推入的方法。操作时应留意手车处于运转方位时定位片有必要刺进导轨定位孔中,手车处于实验方位时定位片也有必要刺进定位孔中。

  电动储能时,假如发现电机滚动缓慢无力,应及时断开操控电源,查看操控电压是否正常。假如操控电压在正常范围内,则应告诉厂家作进一步的查看。在电动分合闸时,假如组织不动作,应将手车退至实验方位,查看组织是否卡涩以及操控回路是否正常。切勿频频操作分合开关,不然或许损坏分合闸线圈及保护设备。

  变电站内母线PT和避雷器大都一起通过同一刀闸,这种接线方法在运转、检修人员中成为知识。但现在运用的KYN型开关柜,包含一些35kV落地式小车开关柜,却打破了这种惯例,有不同的接线方法,假如不能知道和把握,过多地受习惯性思想的左右,就或许发生操作、检修中的过错,乃至导致事端。

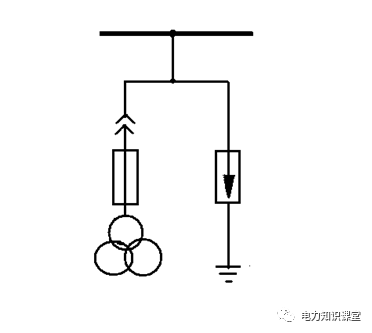

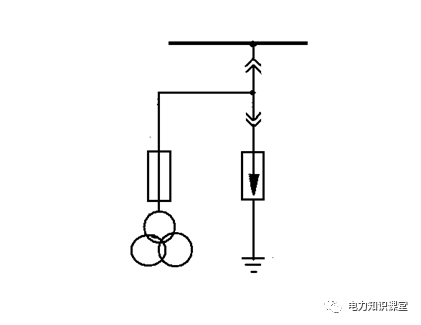

  这种方法避雷器与PT同柜体,避雷器设备在PT、避雷器柜的后柜门下部(相当于线路柜的电缆室),当PT小车拉出后,工作人员简单发生避雷器现已停电的幻觉,翻开后柜门对避雷器进行检修实验,形成触电。

  防范办法:在避雷器柜门粘贴危险提示牌,柜门用微机防误锁通过程序锁住(母线转检修或冷备用才干开锁)。

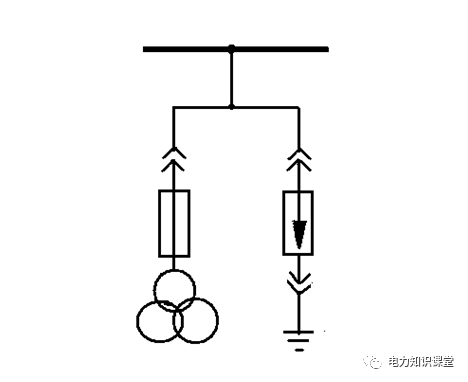

  这种方法避雷器与PT同柜体,避雷器小车在PT小车的下面,避雷器设备在小车上,拉出小车能够对避雷器进行检修实验。但这种方法,避雷器的后柜门内的静触头和引线依然有电,仍有人员误入(如企图对避雷器接地引线进行保护检修)形成触电的危险。

  防范办法:在避雷器柜门粘贴危险提示牌,柜门用微机防误锁通过程序锁住(母线转检修或冷备用才干开锁)。

  这种方法避雷器与PT同柜体,拉出小车避雷器与PT都停电,避雷器设备在后柜门的下部。这种方法的安全危险较小,但由于技能原因现在运用较少。

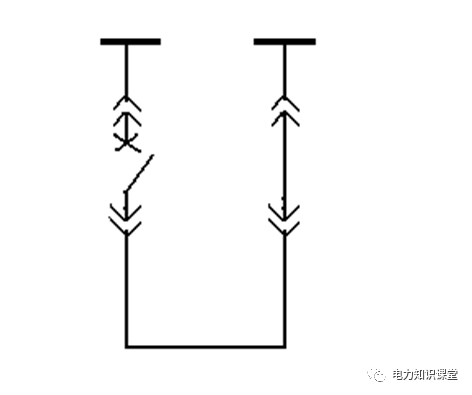

  这种方式有一个母分开关柜、一个母分刀闸(手车)柜,母分开关柜和母分刀闸(手车)柜之间的操作闭锁选用电气接线闭锁(无法完成两个柜的相互机械闭锁)。能够采纳微机防误的辅佐办法。微机防误在操作程序上规则两个开关柜的操作次序,后柜门也要通过防误锁,在两个小车都拉出后才干翻开柜门。

  这种方式少了一个母分刀闸(手车)柜,母分开关手车柜与另一段母线衔接,一般从下柜后边通过另一段母线的PT、避雷器柜衔接到母线上。母分开关手车柜和PT、避雷器柜的后柜门内都是母线设备,母线未转检修禁止翻开,应加微机防误锁和危险提示。危险提示要清晰奉告两个柜后门内都是母线设备(是哪一段依据现场实践),母线停电才干翻开。
