论高低压开关柜设备弧光维护设备ARB5-M的必要性
发布时间:2021-11-28 14:45:06 来源:亚盈体育下载网址 浏览次数: 40

  (3)绝缘材料损坏, 首要有绝缘材料缺点(如裂缝),投运年限持久的开关柜因绝缘件老化,终究形成绝缘损坏导致毛病。绝缘材料不满意加强绝缘要求,绝缘爬距缺少,湿润、多尘埃污染环境运用等,导致绝缘毛病。

  6-35kV中压开关柜内部发生电弧毛病的原因、危害,以及弧光维护在中压母线维护中的原理、用处、运用要害点,一起弧光维护运用现状。

  (1)中压开关柜电弧短路毛病对设备的危害傍边压开关柜发生电弧毛病时, 瞬时功率最大可达40MW,电弧内部温度可达10,000-20,000 °C,电弧乃至能够经过绝缘物体传达,不 仅引起绝缘物质焚烧,并且能够引起金属熔化飞溅,构成引发火灾的火源。在高能电弧及毛病电流长期的效果下,开关柜本身会损毁,变压器会遭到严峻冲击或损坏 ,因为毛病往往未得到及时切除,发展为中压母线毛病,其危害是十分严峻的,或许导致“火烧连

  营”多组开关柜一起焚毁。巨大的母线短路冲击电流形成主变压器损坏也有发生,乃至形成发电厂厂用电分裂、重要用户停电。

  (2)中压开关柜电弧短路毛病对人的危害当开关柜发生内部电弧毛病时,对邻近的作业人员危险性很大。电弧爆破散宣布很多的热能辐射和飞溅的熔化金属,形成的烧伤是最严峻的损伤;弧光的光强约9000LUX,而人眼感遭到的最大光强约300LUX,很简单使人的眼睛刺伤,暂时性失明;电弧爆破火灾发生的巨大的动静,对人的听觉形成损伤,或许引起休克;电弧火灾发生臭氧、氮氧化物等有毒气体损伤呼吸体系,或许引起窒息。

  现在处理电弧光危害的最有用办法,是在规则时刻内快速堵截毛病电源。在开关柜内加装弧光维护设备,当柜内有细小弧光时,敏捷堵截进线电源,使毛病尽早发现,将毛病限定在最小范围内,尽或许减小丢掉。

  弧光维护体系运用光纤监测电弧光信号,合作过流判别毛病,其快速继电器出口一般小于2.5ms,加上断路器动作时刻30-50ms,能在100ms内敏捷切除毛病,有用维护开关设备。

  单元、弧光检测、数据线)用于中压开关柜母线 kV 母线一般不装备专用母线维护,选用弧光维护体系用于母线维护,能够补偿该缺点,其功用和效果彻底同等并优于现有各种原理的母差维护,能够维护整段母线。现在,国内里压体系运用的弧光维护首要运用于母线)用于中压馈线柜维护

  以检测到电弧光作为判据,也可与过流维护合作,在开关柜内单相对地燃弧时就宣布跳闸信号,及早断开断路器,减小事端丢掉。

  弧光维护在欧美国家得到了比较广泛的运用,在一些国家乃至已成为中低压开关柜的规范装备 [5] 。国内电弧光维护设备运用,正从发电企业逐渐扩展到供电企业。自2011年起,南方电网的如云南、贵州,国家电网的如江苏、浙江、山东、湖北省公司等省公司,均挑选变电站进行试点,作为10kV和35kV母线年以来,国内已有南京、武汉天津多家企业开发出产具有自主知识产权的弧光维护系列产品,如南京南瑞继保电气开发的PCS-9656电弧光维护体系;自主研制了紫外光弧光传感器,处理了一般光纤弧光传感器简单受搅扰光影响的问题。弧光维护在实践运用中也存在问题,如缺少产品规范及规程的支撑,产品的电子设备过于杂乱,部分慎重用户只投运维护设备而不投入维护输出等,弧光维护产品在技能层面还具有必定的提高空间。

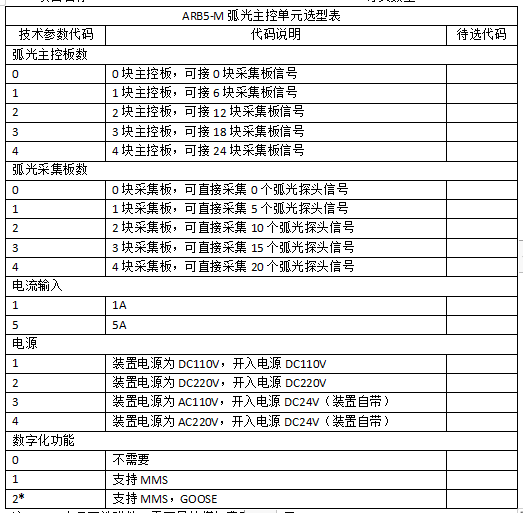

  ARB5系列弧光维护设备是安科瑞电气股份有限公司在总结了现有产品运转经历的基础上,交融了国内外先进技能,选用根据ARM9内核的32位闪存微操控器,根据我国电力体系不断发展的需求研制和出产的适用于中低压等级电网的弧光毛病敏捷切除设备。其外观时髦、大屏幕液晶显示,图形化多语言菜单,操作便利便利;具有强壮的功用集成:集维护、丈量、操控、监测、通讯、毛病录波、事情记载等多种功用于一体,精确实时监测弧光信号,维护电流;在线条,先进先出(FIFO)动态改写,带有时刻符号,掉电不丢掉。支撑IEC61850通讯功用(MMS)和GOOSE通讯功用,完成与IEC61850站控层无缝衔接,强壮的GOOSE跳闸、GOOSE网络联锁功用及可视化的可编程逻辑软件优化了二次接线,IRIG-B、SNTP、PPS等多种对时方法保证全站时钟的一致。ARB5-E扩展单元开关柜就地设备,ARB5-M主控单元能够就地设备也能够组屏设备,是构成智能电网的抱负元件。

  中、低压母线发生短路毛病时,所发生的电弧光对设备及人员会形成极大的损伤。在电力体系中,因为下列原因或许在开关设备内形成短路毛病并发生电弧光:

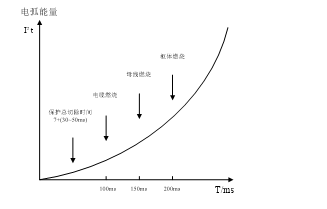

  电弧光一旦发生,其危害程度取决于电弧光电流及切除时刻,电弧发生的能量与I²t成指数规则快速上升。只要在极短时刻内切除毛病才能使设备不遭受危害。若总切除时刻大于100ms,轻则设备部分烧损,重则形成开光柜爆破以及人员伤亡,还或许引发火灾。

  (2)弧光维护功用:调配ARB5-S弧光传感器,经过维护设备之间的合作,能够便利完成弧光维护功用而不必添加其它任何本钱,大大提高了产品性价比。实时监测环境光强,ARB5-S弧光传感器动作阈值可设,可根据不同场合设定不同动作值。

  (4)通讯功用:选用独立的ARM9通讯处理器进行通讯办理,可供给1路RS485、2路以太网通讯接口、1路打印RS232接口和1路IRIG-B码对时接口;通讯协议支撑IEC61850、modbus RTU、modbus TCP、IEC103,可完成遥测、遥信、遥控、维护定值设定及查询、设备作业状况、SOE事情记载、录波数据等传输功用。

  (5)自检功用:具有软、硬件实时自检、硬件装备主动识别与报警功用、光纤回路链路状况实时监测和断链报警功用。

  (6)可编程逻辑功用:各维护功用、继电器、开入量具有逻辑组态功用,用户能够现场根据需要来进行设定:维护动作出口和信号输出可自在整定、开入量可经过设定完成非电量维护功用和闭锁维护功用。

  (7)友爱人机界面:大屏幕图形液晶显示,动态显示一次体系图、实时波形图、毛病录波图、各种电气参数及维护信息,多语言菜单切换,操作便利便利。

  (8)毛病录波功用:选用COMTRADE规范录波格局,可记载20个录波陈述,可将毛病前、毛病中、毛病后的电流、电压、断路器状况和维护信息完好实在记载下来,为用户进行毛病剖析供给根据。

  (9)毛病主动推画面功用:当维护动作或许有告警信息时,设备主动弹出画面,提示用户动作或许告警的维护。

  (10)调试接口:设备具有专门的以太网调试接口,经过专用装备软件,能够就地和远方完成程序晋级、定值设定、毛病剖析,提高了用户的运用和维护便利性,提高了作业效率。

  (11)电磁兼容:设备强弱电严厉分隔,采纳硬件、软件抗搅扰办法,设备的抗搅扰才能大大提高,对外电磁辐射满意相关规范。

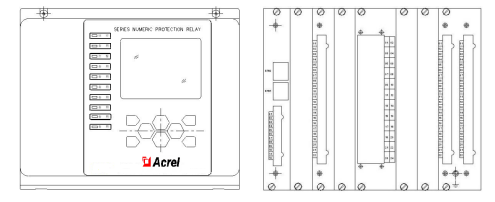

  (12)全封闭机箱:选用全封闭半层4U规范机箱,机箱深度较小,既合适会集组屏设备,也可开关柜涣散设备;共同机箱规划便利拼接。

  自从弧光维护设备引入我国,经过引入产品及自主研制,作为中压母线维护的重要方法,正在电力范畴发挥积极效果。弧光维护改进了传统继电维护的概念和理念,与传统维护比较具有不行代替的技能优势和本钱优势,并给电力企业和电力用户带来安全效益和经济效益。
